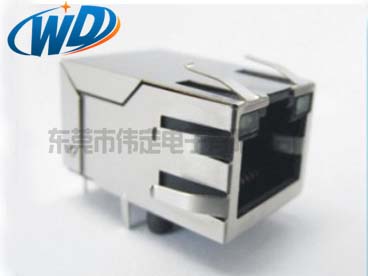

RJ45 帶變壓器是網絡連接中常用的部件，它的工作原理基于電磁感應定律，變壓器在其中發揮著至關重要的作用。

　　一、工作原理

　　RJ45 帶變壓器主要用于網絡設備之間的數據傳輸連接。其工作過程中，數據信號以電信號的形式輸入到變壓器的初級繞組。根據電磁感應原理，當交變電流通過初級繞組時，會在繞組周圍產生交變磁場。這個交變磁場會穿過變壓器的磁芯，并在次級繞組中感應出電動勢，從而在次級繞組中產生與初級繞組信號相對應的電信號。這個感應出的電信號再通過 RJ45 接口傳輸?shù)脚c之相連的網絡設備中。

　　例如，在以太網數據傳輸中，發送端設備將數字信號編碼為特定的電信號模式，這些電信號進入 RJ45 帶變壓器的初級繞組。變壓器依據電磁感應，將信號耦合到次級繞組，然后通過 RJ45 接口傳送給接收端設備。接收端設備接收到信號后，再將其解碼還原為原始數據。

　　二、變壓器的關鍵作用

　　信號傳輸與匹配：變壓器起到了信號傳輸?shù)臉蛄鹤饔?，同時還能實現阻抗匹配。不同的網絡設備可能具有不同的輸入輸出阻抗，若阻抗不匹配，會導致信號反射，影響傳輸效率和質量。變壓器通過合理設計初級和次級繞組的匝數比，可以調整信號的電壓和電流，使得發送端設備與接收端設備之間的阻抗達到匹配狀態，減少信號反射，提高信號傳輸?shù)耐暾院头€(wěn)定性。例如，在高速網絡傳輸中，準確的阻抗匹配對于確保數據準確無誤地傳輸至關重要。

　　電氣隔離：變壓器提供了電氣隔離功能，將網絡設備的內部電路與外部網絡線路隔離開來。這在實際應用中具有重要意義，它可以有效防止外部電路中的高電壓、大電流以及浪涌等異常情況對設備內部電路造成損壞。例如，在雷電天氣或工業環境中，可能會出現瞬間的高電壓沖擊，電氣隔離能夠保護設備免受這些潛在危害，提高設備的可靠性。

　　抗干擾：在復雜的電磁環境中，網絡信號容易受到外界干擾。變壓器的磁芯材料和繞組結構能夠?qū)Ω蓴_信號起到一定的壓制作用。外界干擾信號在通過變壓器時，由于其頻率、相位等特性與正常網絡信號不同，變壓器會對干擾信號進行衰減或過濾，使得傳輸?shù)皆O備端的信號相對純凈，保障了網絡信號的穩定傳輸。例如，在工業網絡中，存在大量的電機、變頻器等設備產生的電磁干擾，RJ45 帶變壓器中的變壓器能夠有效抵御這些干擾，確保工業控制網絡的穩定運行。

　　信號放大與調整：通過調整變壓器的匝數比，可以實現對信號的放大或衰減。在一些長距離傳輸或信號較弱的情況下，適當增加匝數比可以對信號進行放大，增強信號的傳輸能力；而在信號較強時，通過調整匝數比可對信號進行適當衰減，防止信號過強對設備造成損壞，同時保證信號在合適的范圍內進行傳輸和處理。

　　綜上所述，RJ45 帶變壓器通過電磁感應原理實現信號傳輸，其中變壓器在信號傳輸與匹配、電氣隔離、抗干擾以及信號放大與調整等方面發揮著關鍵作用，是保障網絡連接穩定、有效的重要組成部分。
