RJ45網絡接口的內部結構及引腳功能如下：

內部結構

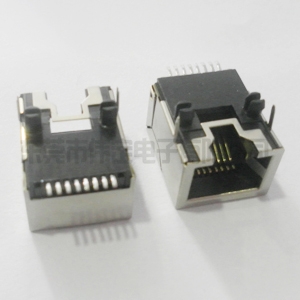

插座部分：通常固定在網絡設備上，內部有 8 個金屬觸點，這些觸點與插頭的金屬引腳相對應，用于實現電氣連接，從而傳輸數據信號。在插座內部，還設有一些塑料結構，用于固定金屬觸點，并確保插頭能夠準確插入和穩定連接，防止其松動或脫落.

插頭部分：一般位于網線的末端，同樣有 8 個金屬引腳，用于與插座的金屬觸點接觸。插頭外部由塑料外殼包裹，起到保護引腳和便于插拔的作用。在制作網線插頭時，需要將網線中的 8 根導線按照一定的線序插入插頭內部，并通過壓線工具將導線與引腳緊密壓接在一起，以保證良好的電氣性能.

簧片組件與印制板：在一些 RJ45 連接器中，內部還包括簧片組件和印制板。簧片組件由簧片基座、簧片組一和簧片組二構成。簧片基座內部兩側開設有開槽，簧片組一和簧片組二通過卡扣等結構活動連接在簧片基座內部，并分別位于不同位置。金屬簧片一和金屬簧片二的尾部固定連接在印制板的鑼孔之中，這種結構設計既便于生產制造，又能對簧片起到良好的支撐固定作用，保障了產品結構的穩定可靠及一致性.

引腳功能

RJ45 接口的引腳功能通常遵循 T568A 和 T568B 兩種標準，兩種標準的引腳功能在本質上是等效的，但在顏色編碼和線序上有所不同，以下是兩種標準下各引腳的功能介紹 ：

T568A 標準：

引腳 1：傳輸數據信號中的正極性信號，一般對應網線中的白綠線，主要用于發送數據。

引腳 2：傳輸數據信號中的負極性信號，對應網線中的綠線，與引腳 1 配合完成數據的發送。

引腳 3：接收數據信號中的正極性信號，網線顏色為白橙線，負責接收對方設備發送過來的數據。

引腳 4：未被使用，對應的網線顏色為藍色，在 10Base-T 和 100Base-TX 以太網標準中，此引腳通常不參與數據傳輸，但在一些其他應用或非標準配置中可能會有特殊用途。

引腳 5：未被使用，網線顏色為藍白線，與引腳 4 類似，在常見的以太網應用中一般無數據傳輸功能，但在特定情況下可能會被重新定義。

引腳 6：接收數據信號中的負極性信號，對應橙線，與引腳 3 共同構成數據接收通道。

引腳 7：未被使用，網線為棕白線，在標準以太網通信中不承擔數據傳輸任務，但可用于其他功能，如電源供應或接地等，具體取決于特定的設備和應用場景。

引腳 8：未被使用，顏色為棕色，同引腳 7 一樣，在常規以太網數據傳輸中無作用，但可根據實際需要進行功能擴展。

T568B 標準：

引腳 1：傳輸數據信號中的正極性信號，對應的網線顏色是白橙線，其功能與 T568A 標準中的引腳 3 類似，用于發送數據。

引腳 2：傳輸數據信號中的負極性信號，為橙線，與引腳 1 協同工作，完成數據的發送過程。

引腳 3：接收數據信號中的正極性信號，網線為白綠線，承擔接收對方設備發送數據的任務，等同于 T568A 標準中的引腳 1。

引腳 4：未被使用，網線顏色是藍色，在一般的以太網通信中不參與數據傳輸，不過在某些特殊應用中可能會有不同的功能定義。

引腳 5：未被使用，對應的藍白線在常見以太網配置下無數據傳輸功能，但在一些非標準應用中可能會被賦予其他用途。

引腳 6：接收數據信號中的負極性信號，對應綠線，與引腳 3 一起構成數據接收通道，類似于 T568A 標準中的引腳 6。

引腳 7：未被使用，棕白線在此標準的以太網通信中不用于數據傳輸，不過可根據具體設備和應用場景進行功能擴展，如作為備用電源或接地引腳等。

引腳 8：未被使用，棕色網線對應的引腳在常規以太網數據傳輸中無實際作用，但在特殊情況下可被重新配置以實現其他功能。
