rj45模塊是連接器中的重要的插座

　　常見的rj45模塊是布線系統中連接器的一種，連接器由插頭和插座組成。這兩種元件組成的連接器連接于導線之間，以實現導線的電氣連續性。rj45模塊就是連接器中的重要的一種插座。

　　rj45模塊

　　RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC(美國聯三少邦通信委員會標準和規章)中的定義是，RJ是描述公用電信網絡的接口，常用的有RJ-11和RJ-45，計算機網絡的RJ-45是標準8位模塊化接口的俗稱。在以往的四類、五類、超五類，以及六類布線中，采用的都是RJ 型接口。在七類布線系統中，將允許“非-RJ型”的接口，如2002年7月30日，西蒙公司開發的TERA七類連接件被正式選為“非-RJ”型七類標準工業接口的標準模式。TERA連接件的傳輸帶寬高達1.2GHz，超過目前正在制定中的600MHz七類標準傳輸帶寬。

　　網絡通信領域常見的有四種基本RJ模塊插座，每一種基本的插座可以連接不同構造的RJ。例如，一個6芯插座可以連接RJ11(1對)、RJ14(2對)或RJ25C(3對);一個8芯插座可以連接RJ61C(4對)和RJ48C。8芯(Keyed)可連接rj45S、RJ46S和RJ47S。

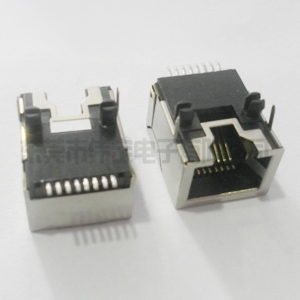

　　rj45模塊的核心是模塊化插孔。鍍金的導線或插座孔可維持與模塊化插頭彈片間穩定而可靠的電連接。由于彈片與插孔間的磨擦作用，電接觸隨插頭的插入而得到進一步加強。插孔主體設計采用了整體鎖定機制，這樣當模塊化插頭(如rj45插頭)插入時，插頭和插孔的界面處可產生大的拉拔強度。rj45模塊上的接線塊通過線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定rj45模塊。圖2-20分別是rj45模塊的正視圖、側視圖、立體圖。
